HƯỚNG DẪN CÁCH SỬ DỤNG MÁY TOÀN ĐẠC TOPCON - CÁC CHỨC NĂNG VÀ MÀN HÌNH ĐO CƠ BẢN
Trong quá trình công nghiệp hóa, hiện đại hóa đất nước hiện nay đi kèm với nó là công nghê ngày càng phát triển, chúng ta càng ngày càng tiếp xúc với nhiều công nghệ mới hơn. Bên cạnh đó, trong lĩnh vực đo đạc công nghệ cũng phát triển không ngừng, có rất nhiều loại máy toàn đạc phục vụ cho công tác đo đạc, xây dưng, địa chính ra đời, nhưng không phải ai cũng hiểu rõ hết các tính năng của máy, có thể sử dụng máy thành thạo. Với kinh nghiệm nhiều năm trong lĩnh vực đo đạc và là nhà phân phối máy đo đạc hàng đầu ở khu vực ĐBSCL, cùng với đó là sự góp ý chân thành của nhiều chuyên gia về máy đo đạc, nay công ty Hải Ly xin gửi đến quý khách hàng sách hướng dẫn sử dụng máy toàn đạc điện tử, với hi vọng cuốn sách này sẽ giúp quý khách có thể hiểu sâu hơn về máy toàn đạc, giúp mọi người tiến gần hơn với công nghệ đạc và có thể làm chủ công nghệ.
1.Bảng hướng dẫn các ký hiệu của máy toàn đạc điện tử Topcon GTS 230/233/235/236/239N
V
|
Góc đứng
|
HR
|
Góc ngang phải
|
HL
|
Góc ngang trái
|
SD
|
Khoảng cách nghiêng
|
HD
|
Khoảng cách bằng
|
VD
|
Chênh cao
|
N
|
Tọa độ theo hướng Bắc
|
E
|
Tọa độ theo hướng đông
|
Z
|
Cao độ
|
dSD
|
Chênh lệch khoảng cách nghiêng
|
dHD
|
Chênh lệch khoảng cách bằng
|
CT
|
Đo độ chính xác cao
|
TR
|
Đo trắc kinh(đo liên tục)
|
2. Cách sử dụng các Các phím cơ bản của máy toàn đạc điện tử Topcon GTS 230
-
F1 -> F4 là các phím chức năng
-
ESC thoát khỏi màn hình hiện tại( muốn về màn hình cơ bản thì ta chỉ cần nhấn ESC)
-
ENT : chấp nhận lệnh, giá trị
-
: khi chọn phím, màn hình sẽ hiển thị
-
F1 B.LT: Bật tắt đèn màn hình
-
F2 TILT(X,Y): Bật bọt thủy điện tử
-
F4 – S/A(PMM):Cài đặt hằng số gương, khi chọn màn hình sẽ hiển thị:
-
F1 PRISM: Đặt hằng số gương
-
F2 PPM: Nhập trực tiếp hệ số hiệu chỉnh khí quyển
-
F3 T-P: Đặt giá nhiệt độ áp suất
-
Khi chọn F1(PRISM) màn hình sẽ hiển thị và ta nhập vào giá trị hằng số gương từ bàn phím
-
Sau đó chọn F4: ENTER để kết thúc thao tác nhập giá trị hằng số gương.
-
Khi chọn F3 (T-P) màn hình sẽ hiển thị như hình dưới. Dùng các phím di chuyển để chọn nhập giá trị nhiệt độ hay áp suất. Chọn F1: INPUT để nhập giá trị và kết thúc bằng phím F4: ENTER.
- MENU : vào menu của máy.
-
: phím đo tọa độ
-
: phím đo cạnh
- ANG : phím đo góc
3. Cách sử dụng các màn hình đo của máy toàn đạc Topcon GTS 235N
3.1 Cách sử dụng màn hình đo góc
-> ANG : ta có màn hình đo góc, màn hình sẽ hiển thị
Trang 1: Đưa góc ngang về 0.
Chọn F1 (OSET) -> F3 (YES)
Trang 1
|
F1
|
OSET
|
Đưa góc ngang về 0
|
F2
|
HOLD
|
Khóa góc ngang
|
F3
|
HSET
|
Đặt góc ngang theo một giá trị biết trước
|
F4
|
P1
|
Chuyển sang trang màn hình tiếp theo
|
Trang 2:
Trang 2
|
F1
|
TILT
|
Bọt thủy điện tử
|
F2
|
REP
|
Mode đo góc lặp
|
F3
|
V%
|
Phần trăm góc đứng
|
F4
|
P2
|
Chuyển sang trang tiếp theo
|

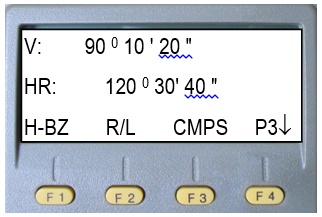

Trang 3:
Trang 3
|
F1
|
H-BZ
|
Đặt còi kê mỗi khi góc ngang đạt 900
|
F2
|
R/L
|
Chuyển đo góc ngang trái/phải
|
F3
|
CMPS
|
Công tắc ON/OFF la bàn của góc đứng
|
F4
|
P3
|
Chuyển sang trang màn hình tiếp theo
|
3.2 Cách sử dụng màn hình đo khoảng cách của máy toàn đạc điện tử topcon GTS 230
->
Ta có màn hình đo khoảng cách:
Trang 1:
Trang 1
|
F1
|
MEAS
|
Đo khoảng cách
|
F2
|
MODE
|
Đo chính xác, Đo tiêu chuẩn, Đo nhanh.
|
F3
|
S/A
|
Đặt mode đo, Audio (Âm thanh)
|
F4
|
P1
|
Chuyển sang màn hình tiếp theo
|
Trang 2:
Trang 2
|
F1
|
OFSET
|
Chọn mode đo off-set (Đo khoảng cách thẳng góc với đường thẳng chính).
|
F2
|
S.O
|
Đặt mode đo, đưa điểm ra hiện trường.
|
F3
|
m/f/i
|
Chọn đơn vị đo: mét, fit hoặc inch
|
F4
|
P2
|
Chuyển sang màn hình tiếp theo
|

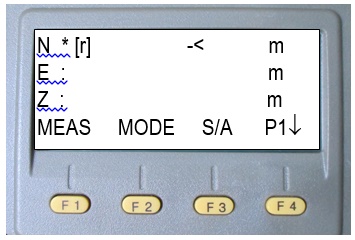

3.3 Màn hình đo tọa độ
-> Để xem tọa độ tại vị trí đặt gương ta bấm vào phím có biểu tượng
Ta có màn hình đo tọa độ:
Trang 1:
Trang 1
|
F1
|
MEAS
|
Bắt đầu đo
|
F2
|
MODE
|
Đặt mode đo: Đo chính xác, Đo tiêu chuẩn, Đo nhanh.
|
F3
|
S/A
|
Đặt mode đo Audio (Âm thanh)
|
F4
|
P1
|
Chuyển sang trang màn hình tiếp theo
|
Trang 2:
Trang 2
|
F1
|
R.HT
|
Đặt chiều cao gương
|
F2
|
INSHT
|
Đặt chiều cao máy
|
F3
|
OCC
|
Đặt tọa độ trạm máy
|
F4
|
P2
|
Chuyển sang trang màn hình tiếp theo
|
Trang 3:
Trang 3
|
F1
|
OFSET
|
Chọn mode đo khoảng cách thẳng góc với đường chính (off-set)
|
F3
|
m/f/i
|
Chọn đơn vị: mét, fit hoặc inch
|
F4
|
P3
|
Chuyển sang trang màn hình tiếp theo
|
