Các chức năng và màn hình đo máy toàn đạc điện tử Topcon

HƯỚNG DẪN CÁCH SỬ DỤNG MÁY TOÀN ĐẠC TOPCON - CÁC CHỨC NĂNG VÀ MÀN HÌNH ĐO CƠ BẢN

Trong quá trình công nghiệp hóa, hiện đại hóa đất nước hiện nay đi kèm với nó là công nghê ngày càng phát triển, chúng ta càng ngày càng tiếp xúc với nhiều công nghệ mới hơn. Bên cạnh đó, trong lĩnh vực đo đạc công nghệ cũng phát triển không ngừng, có rất nhiều loại máy toàn đạc phục vụ cho công tác đo đạc, xây dưng, địa chính ra đời, nhưng không phải ai cũng hiểu rõ hết các tính năng của máy, có thể sử dụng máy thành thạo. Với kinh nghiệm nhiều năm trong lĩnh vực đo đạc và là nhà phân phối máy đo đạc hàng đầu ở khu vực ĐBSCL, cùng với đó là sự góp ý chân thành của nhiều chuyên gia về máy đo đạc, nay công ty Hải Ly xin gửi đến quý khách hàng sách hướng dẫn sử dụng máy toàn đạc điện tử, với hi vọng cuốn sách này sẽ giúp quý khách có thể hiểu sâu hơn về máy toàn đạc, giúp mọi người tiến gần hơn với công nghệ đạc và có thể làm chủ công nghệ.

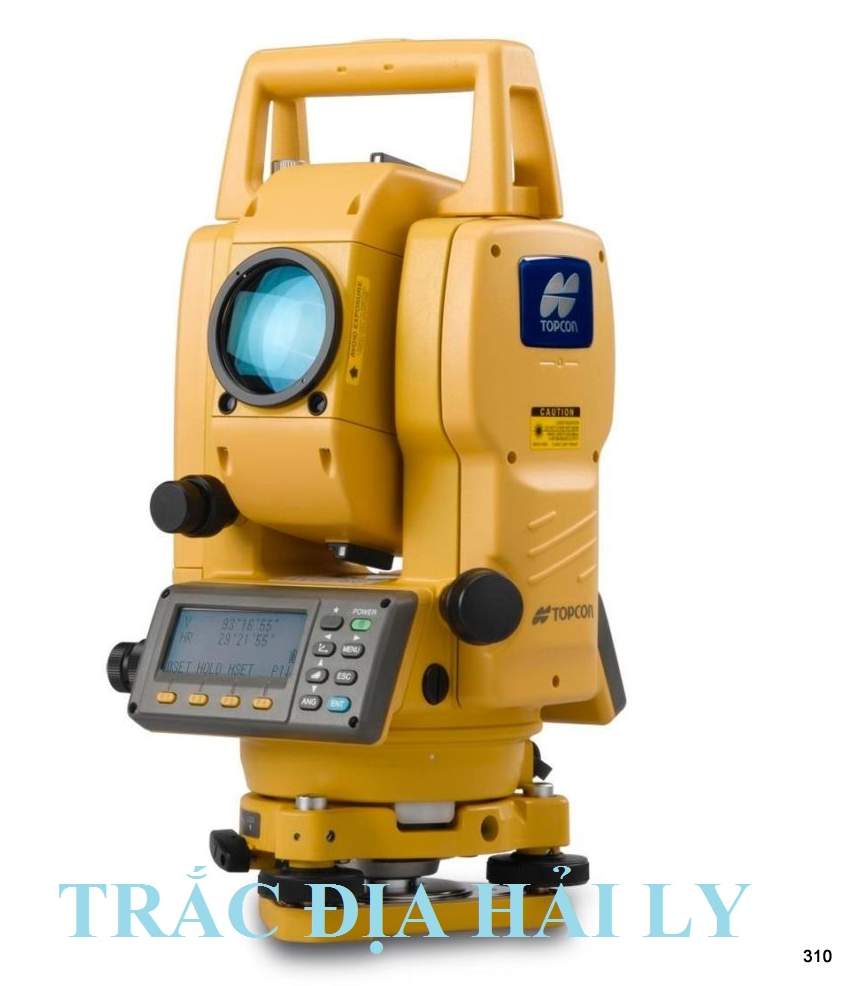

1.Bảng hướng dẫn các ký hiệu của máy toàn đạc điện tử Topcon GTS 230/233/235/236/239N

2. Cách sử dụng các Các phím cơ bản của máy toàn đạc điện tử Topcon GTS 230

• F1 -> F4 là các phím chức năng
• ESC thoát khỏi màn hình hiện tại( muốn về màn hình cơ bản thì ta chỉ cần nhấn ESC)
• ENT : chấp nhận lệnh, giá trị
•  : khi chọn phím, màn hình sẽ hiển thị

• F1  B.LT: Bật tắt đèn màn hình
• F2 TILT(X,Y):  Bật bọt thủy điện tử
• F4 – S/A(PMM):Cài đặt hằng số gương, khi chọn màn hình sẽ hiển thị:

• F1  PRISM: Đặt hằng số gương
• F2  PPM:  Nhập trực tiếp hệ số hiệu chỉnh khí quyển
• F3 T-P: Đặt giá nhiệt độ áp suất

• Khi chọn F1(PRISM)  màn hình sẽ hiển thị và ta nhập vào giá trị hằng số gương từ bàn phím

• Sau đó chọn F4: ENTER để kết thúc thao tác nhập giá trị hằng số gương.
• Khi chọn F3 (T-P) màn hình sẽ hiển thị như hình dưới. Dùng các phím di chuyển để chọn nhập giá trị nhiệt độ hay áp suất. Chọn F1: INPUT để nhập giá trị và kết thúc bằng phím F4: ENTER.

  -  MENU  : vào menu của máy.

  -    : phím đo tọa độ

  -  : phím đo cạnh

  - ANG : phím đo góc

3. Cách sử dụng các màn hình đo của máy toàn đạc Topcon GTS 235N

   3.1 Cách sử dụng màn hình đo góc

-> ANG : ta có màn hình đo góc, màn hình sẽ hiển thị

Trang 1: Đưa góc ngang về 0.

Chọn F1 (OSET) -> F3 (YES)

Trang 2:
