Cách đo cao độ hình học từ giữa bằng máy thủy bình

Hướng dẫn cách đo cao độ hình học từ giữa bằng máy thủy bình

Công ty Hải Ly xin gửi đến Quý Khách phần hướng dẫn cách tính cao độ hình học từ giữa bằng máy thủy bình cơ học, ở phần hướng dẫn này chúng tôi đi chi tiết nhất về cách đo cao giữa 2 điểm, cách kiểm tra sai số góc i để quý khách dễ sử dụng nhất.

Cách đo cao độ hình học từ giữa bằng máy thủy bình cơ học

a. Mẫu sổ thủy chuẩn của máy thủy bình trong đo cao độ

 Mẫu 1:

Mẫu 2: Cột Trạm: Ta có thể ghi là trạm số mấy hay ghi ký hiệu gì mà ta dễ nhớ và dễ dàng kiểm tra, nếu có sai xót.

Cột Mia Trước: Dùng để ghi chỉ số trên, giữa, dưới của vị trí đặt mia trước.

Cột Mia Sau: Dùng để ghi chỉ số trên, giữa, dưới của vị trí đặt mia sau.

Cột Chênh Cao, Tổng chênh cao: Dùng để ghi độ chênh cao tại trạm máy và tổng chênh cao qua các trạm máy.

Cột Ghi Chú: Dùng để ghi chú, hay ký hiệu gì để ta dễ dàng xác định vị trí trạm đó ở đâu.

   b. Cách kiểm tra sai số góc i của máy trong đo cao độ máy thủy bình:

- Sai số góc i là độ lệch của tia ngắm so với mặt nước biển. Cách kiểm tra như sau:

Bước 1: Trên mặt đất bằng phẳng ta đặt 2 mia cách nhau 40 – 45 m. Sau đó ta đặt máy ở giữa 2 mia sao cho khoảng cách từ máy đến 2 mia xấp xỉ 20m.

Bước 2: Ngắm máy về điểm thứ nhất ta đọc chỉ số mia tại A là (a₁ = 1413 mm) và tương tự ngắm máy về điểm 2 ta đọc chỉ số tại mia B là (b₁ = 1068 mm).

 Bước 3: Ta trừ a₁ cho b₁ để có được chênh cao giữa 2 điểm A và B

=> Chênh cao giữa 2 điểm A và B khi ta đặt máy ở giữa h₁ = a₁ – b₁ = 1413 – 1068 = 345 mm

Bước 4: Ta dời máy lại gần 1 trong 2 mia (ở đây ta chon mia B) và làm tương tự. Ta ngắm máy về điểm thứ nhất ta đọc chỉ số mia tại A là (a₂ = 1379 m) và tương tự ngắm máy về điểm 2 ta đọc chỉ số tại mia B là (b₂ = 1032 m)

Bước 5: Ta trừ a₂ cho b₂ để có được chênh cao giữa 2 điểm A và B

•  Chênh cao giữa 2 điểm A và B khi ta đặt máy ở gần B h₂ = a₂ – b₂ = 1379 – 1032 = 347 mm

Bước 6: Vậy chênh cao giữa 2 điểm A và B khi ta đặt máy ở giữa và đặt máy gần B thì độ chênh cao lệch nhau sẽ là:

∆H = h₁ – h₂ = 345 – 347 = - 0002 mm

•  Lưu ý: Khi ta kiểm tra độ sai số góc i của máy thì ∆H không được lệch quá ±3mm (tức là ≤ ±0,003 m). Nếu sai số quá lớn ta nên mang máy đến các trung tâm kiểm định để hiệu chuẩn lại.

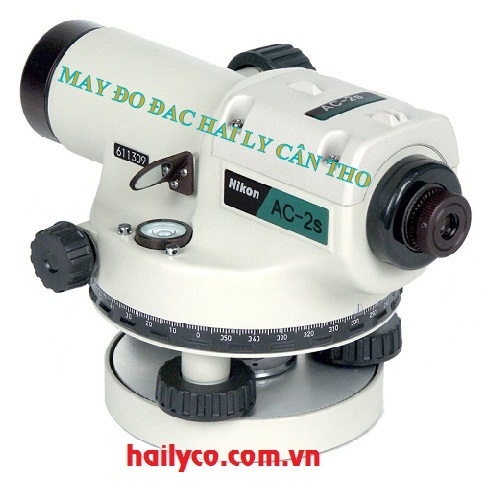

c. Hướng dẫn cách đo chênh cao giữa hai điểm A và B bằng máy thủy bình Nikon

Bước 1: Ta đặt máy ở giữa hai điểm (A và B). (Nhớ cân bằng máy chính xác)

Bước 2: Ngắm máy về điểm thứ nhất ta đọc       chỉ số mia tại A là (a₁= 1,726 m) và tương tự ngắm máy về điểm 2 ta đọc chỉ số mia tại B là (b1= 1,259 m).

Lưu ý: Nên đặt máy ở giữa A và B để hạn chế sai số góc i.

Bước 3: Trừ a₁ cho b₁ để có được độ chênh cao giữa 2 điểm (∆d = 0,467 m).

•  Vậy chênh cao giữa A và B được tính: ∆H_AB= a₁ – b₁ = 1,726 – 1,259 = 0,467m

Lưu ý: Điểm B cao hơn điểm A là ∆H_AB = 0,467m vì thế đọc chênh cao của điểm B sẽ là số dương.
